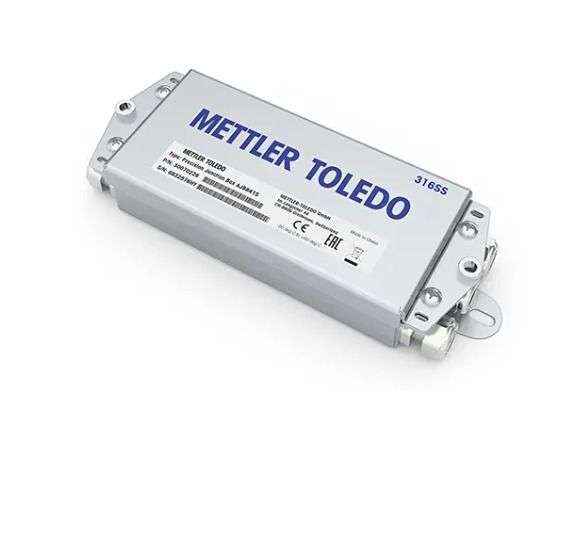

Design, Funktion, Integration von Anschlussboxen in elektrische Signalsysteme
Produktspezifikationen
| Attribut |
Wert |
| Produkt |
Mettler Toledo Lastzelle |
| Vorteile |
Diskrete Widerstände bieten eine hohe Genauigkeit und langfristige Verbindung |
| Gefährliche Genehmigungen |
ATEX, FM, CFM |
| Kapazitätsbereich |
SLD425/SLD525 LAST -Zellen sind 1.000 lb bis 75.000 lb. |
| Material |
Rugged 316 Edelstahl und FDA-zertifiziertes Edelstahl |
| Optionale Materialien |
Polyamid (Nylon), Kohlenstoffstahl (Zinkplatt) oder Edelstahl |
| Merkmale |
Langzeitstabilität und einfache Installationsfunktionen |
Schlüsselmerkmale und Vorteile
Schnelle, einfache Verbindung:Die Anschlussbox ermöglicht die schnelle und sichere Integration mehrerer analoger Lastzellen in jede Maschine zum Wiegen. Mettler Toledo bietet Precision Junction -Boxen für gefährliche Bereiche mit ATEX- und IECEX -Zertifizierung sowie für Lebensmittel- und Pharmaanwendungen an, bei denen EHEDG -Designregeln und mit GMP- und NSF -Zertifizierung befolgt werden.
Kritische Überlegungen zur Genauigkeit:Das Anschlussbox ist eine analoge Komponente, bei der sich Spannungsänderungen von nur 0,1 µV signifikant sein können. Die Präzisions-Junction-Boxen von Mettler Toledo sind von Natur aus robust an Temperaturänderungen, bieten eine hervorragende langfristige Stabilität und können Ecklastfehler korrigieren und gleichzeitig die Installationszeit verkürzen.
Langlebige Konstruktion:Precision Junction Boxen kombinieren IP67- oder IP69K-Edelstahlgehäuse mit elektrischen Komponenten, die eine hohe Genauigkeit und Stabilität bieten. Erhältlich in 304 (1.4301) oder 316 (1,4401) Edelstahl.
Diskrete Widerstände für Stabilität:Präzisionsdiskrete Widerstände liefern im Vergleich zu Trimmpots eine überlegene Immunität gegen Temperatur- und Feuchtigkeitseffekte. Rotationsschalter Wählen Sie Arrays von Präzisionswiderständen aus, um eine einfache Korrektur von Eckfehlern zu korrigieren, und bieten die gleiche Benutzerfreundlichkeit ohne die inhärenten Empfindlichkeiten von Trimmpots.
Häufig gestellte Fragen
Was ist ein Lastzellanschlussbox?
Ein Lastzellverbindungsbox ist ein Gehäuse, das speziell für die Verwendung mit Lastzellen ausgelegt ist, die das Gewicht oder eine Kraft messen. Es verbindet mehrere Lastzellen miteinander, um ein genaues Waagesystem zu erzeugen. Die Box enthält elektrische Verbindungen, um Signale von den Lastzellen an einen zentralen Computer- oder Steuerungssystem zu übertragen, und können Verstärker oder Filter umfassen, um genaue, zuverlässige Signale sicherzustellen.
Wie wirken sich Lastzellverbindungsboxen auf die Leistung einer Skala aus?
Die Anschlussbox ist für die Leistung in Skalen von mehreren analogen Lastzellen von entscheidender Bedeutung. Es beeinflusst die Genauigkeit aufgrund von Temperatureffekten, langfristiger Stabilität und der Einstellung der Ecklast. Mettler Toledo Junction Boxen bieten eindeutige Stabilität und einfache Installationsfunktionen, wobei Präzisionsdiskrete Widerstände mit engen Temperaturspezifikationen anstelle von Trimmpotentiometern verwendet werden. Alle Mettler -Toledo -Lastzellen -Anbringungsboxen funktionieren mit schwereloser Kalibrierung (CALFREE ™).
Wie kann ein Anschlussbox die Skalierungsgenauigkeit beeinflussen?
Lastzellanschlussboxen kombinieren diskrete Widerstände für hohe Genauigkeit und langfristige Verbindung mit Rotationsschalter, die eine einfache Benutzeroberfläche bieten, die wie Trim-Töpfe ähnelt, jedoch ohne ihre Schwächen.
Aus welchem Material bestehen Anschlussboxen?
Mettler Toledo Load Cell Junction-Boxen bestehen aus robusten 316 Edelstahl und FDA-zertifizierten Edelstahl. Die Kabeleintrittsfunktionen sind in Polyamid (Nylon), Kohlenstoffstahl (Zinkplatt) oder Edelstahl erhältlich, um unterschiedliche Anforderungen und Budgets zu erfüllen.
Wie funktioniert ein Lastzellen -Summierungsbox?
Lastzellen -Summierungsboxen (genauer bezeichnete Mittelagentouren) Schließen Sie mehrere Lastzellen an ein Signal an, das vom Indikator gelesen wurde. Sie liefern den Durchschnitt aller Lastzellsignale anstelle einer Summe (z. B. einer Box, die mit 4x 50 kg 2 mV/V -Lastzellen verbunden ist, liefert 2 mV/V bei 200 kg und nicht bei 8 mV/V).
